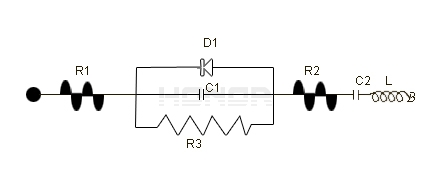

贴片电解电容器的等效电路图如下图:

  R1:电极和引出端子的电阻
 R2:阳极氧化膜和电解质的电阻
 R3:损坏的阳极氧化膜的绝缘电阻
 D1:具有单向导电性的阳极氧化膜
 C1:阳极箔的容量
 C2:阴极箔的容量
 L:电极及引线端子等所引起的等效电感量
